Artikel 3.CS210P01
ContactScope 3.CS210P01
Visualisierung und Steuerung von Schleif- und Abrichtprozessen im 19“ Gehäuse
- Mit 1-Kanal AE-Körperschall-Anschluss für AE-Sensoren (Kontakt oder berührungslos)
- Einstellbare Verstärkung und Offset
- Graphische Darstellung
- Blitzschnelle (0,5ms) Signalübertragung an die Maschinensteuerung
- Bis zu 16 unterschiedliche Messaufgaben (Zyklen) parametrierbar
- Limit Über- bzw. Unterschreitungen auswertbar. Bis zu 3 Limits pro Zyklus
- Die Zyklen werden von der Maschinensteuerung über digitale Eingänge ausgewählt
- Der Messvorgang wird durch ein Signal von der Maschinensteuerung gestartet
- Kompakte, kostengünstige Einheit
- Kurze Lieferzeit
| AE-Filtertypen | Beschreibung |
|---|---|
| A | für Auswuchtapparat (GA) oder ASK-Sensor |
| E | für ASM-Sensor |
| Q | für Fluidsensensor |
| T | für Auswuchtapparat (G) oder ASK-Sensor |
Katalog-Nr. / Beschreibung
| Katalog-# | Bestell-# | Beschreibung |
|---|---|---|
| 3.CS210P01.E/A.24 | 1016358A | Ohne integriertem Körperschallverstärker |
| 3.CS210P01.V1A.E/A.24 | 1038075A | Mit 1 integriertem-Körperschallverstärker Filtertyp A |
| 3.CS210P01.V1E.E/A.24 | 1016363A | Mit 1 integriertem-Körperschallverstärker Filtertyp E |
| 3.CS210P01.V1T.E/A.24 | 1058087A | Mit 1 integriertem-Körperschallverstärker Filtertyp T |
Technische Details
| Technische Daten | |
|---|---|
| Betriebsspannung | DC 24 V= |
| Leistungsaufnahme ca. | 4 VA |
| Bedienung | Touchscreen |
| Messbereich | 0…10 V, 2 s…60 min |
| Maße B x H x T | 482 x 134 x 72 mm |
| Gewicht ca. | 2 kg |
| Standardgehäuse | 19“ |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +70 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

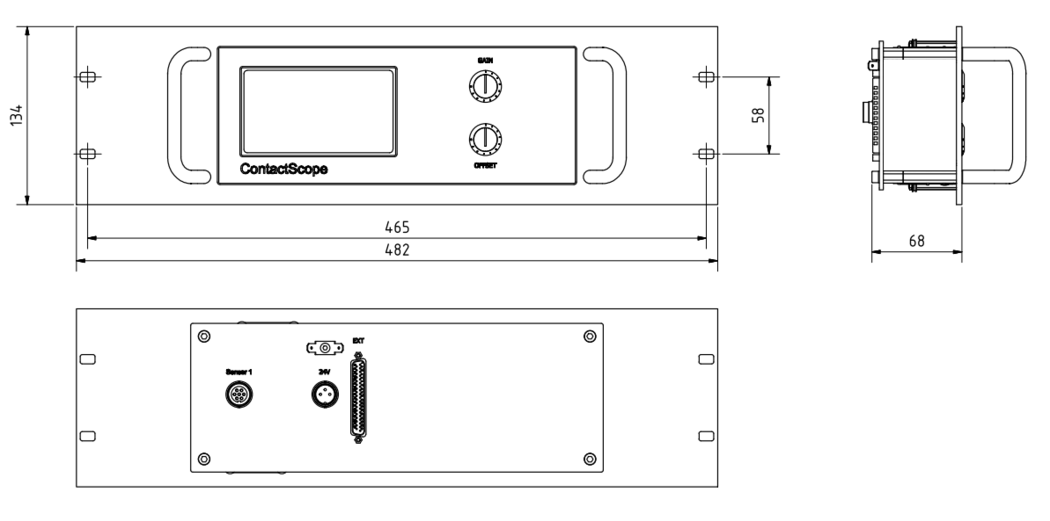

Maßzeichnungen

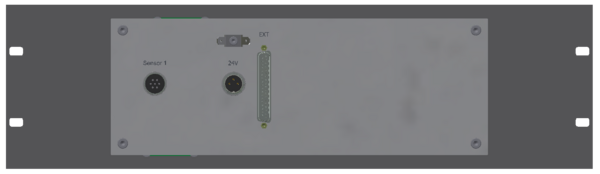

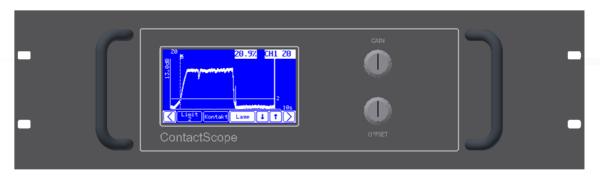

Weitere Abbildungen
