Artikel 3.KSV.P.LED._-02

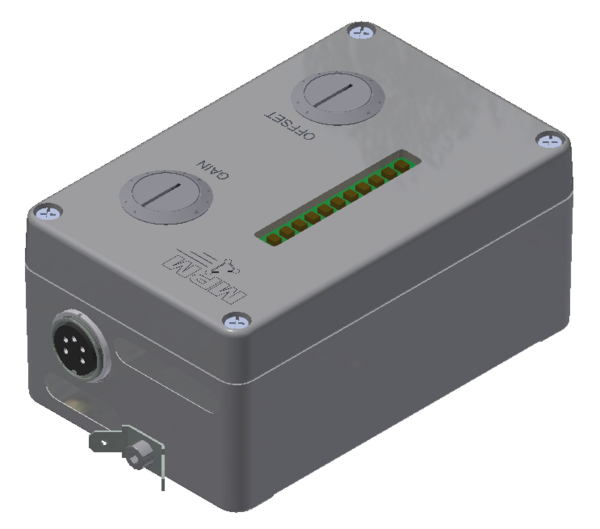

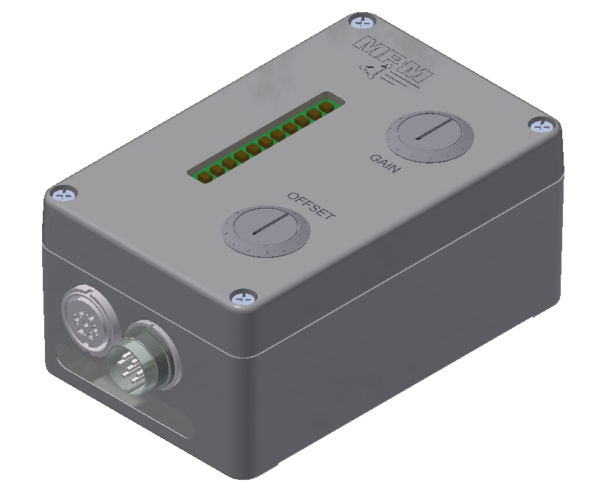

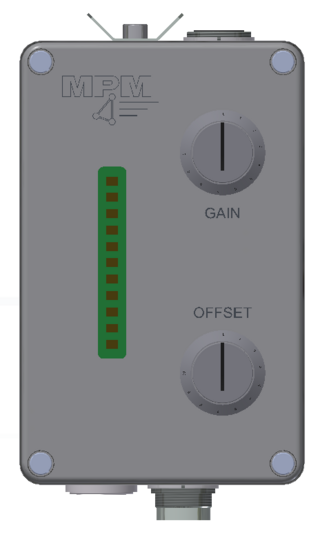

AE-Körperschall-Verstärker mit Potentiometer für Offset und Verstärkung sowie LED-Anzeige
Für integrierte Körperschallsensoren
3.KSV.P.LED._-02
Katalog-# / Beschreibung
Katalog-# | Bestell-# | Filtertyp |
---|---|---|
3.KSV.P.LED.A-02 | 1017320A | A – für Sensor im GA-Wuchtapparat oder ASK-Sensor |
3.KSV.P.LED.T-02 | 1017344A | T – für Sensor im G-Wuchtapparat oder ASK-Sensor |
3.KSV.P.LED.X-02 | 1017351A | X – für G-Wuchtapparat (mit Signalabschwächung) ASM-, ASK-Sensor |
Technische Details
Technische Daten | |
---|---|
Leistungsaufnahme ca. | 180 mA |
Einbaubuchse 5-polig | Verbindung zum Steuergerät (ContactScope) |
Einbaustecker 7-polig | Verbindung zum Steuergerät (ABxxx) |
Einbaubuchse 7-polig | Verbindung zum Sender |
Maße B x H x T [mm] | 80x125x57 |
Gewicht ca.[kg] | 0,6 |
Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

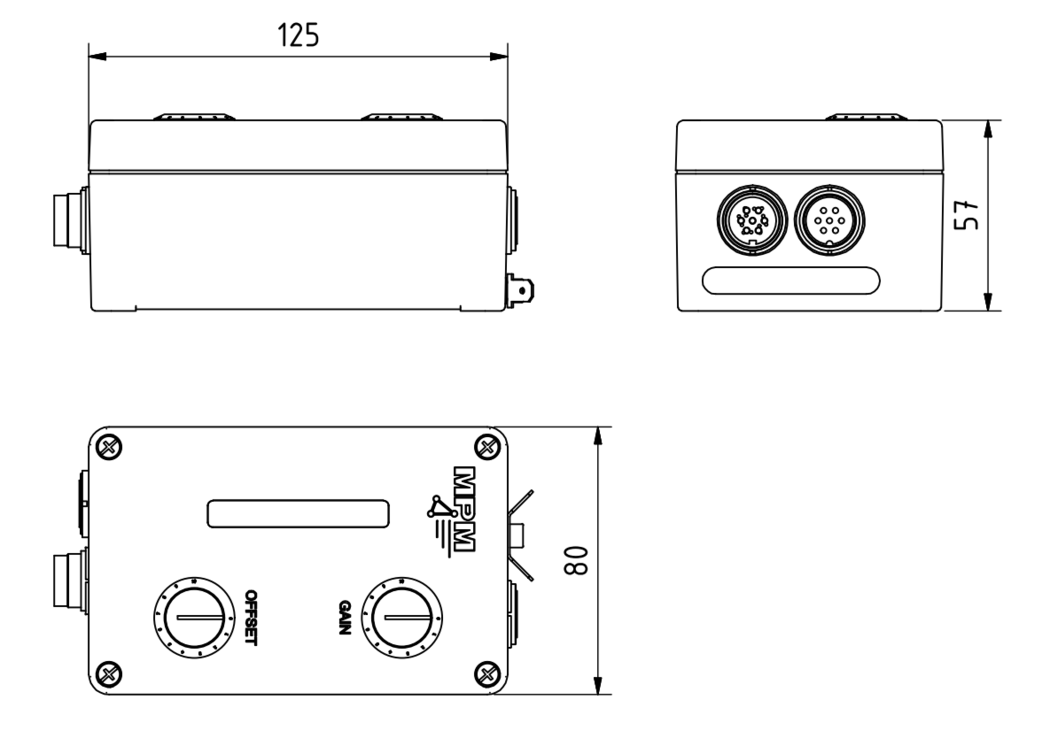

Maßzeichnungen
![](/fileadmin/_processed_/7/2/csm_3.KSV.P.LED.X-02_04_659831e7b2.png)
