Artikel 3.BMT340SM3.DPV1

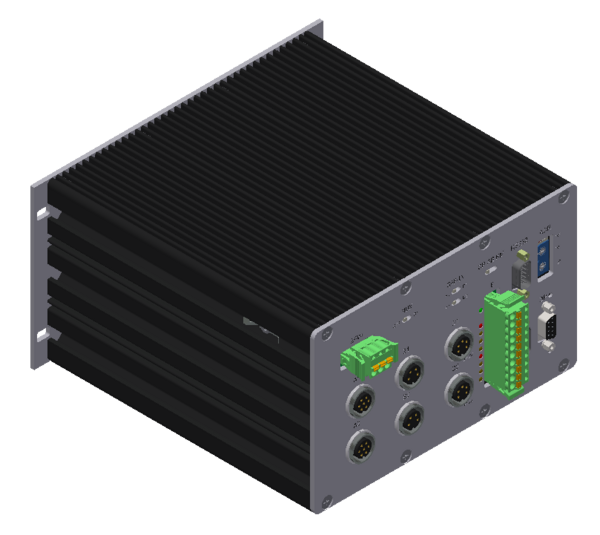

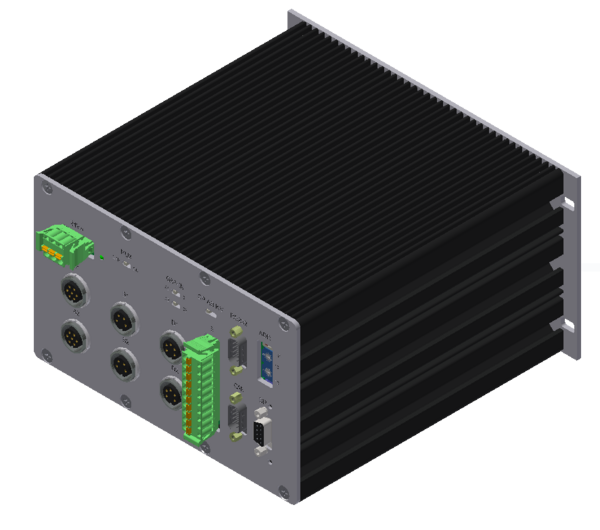

Auswucht-Modul, manuell BMT340SM3.DPV1 mit Profibus
Zum manuellen Auswuchten an Schleifmaschinen
- Manuelles Auswuchten in 2-Ebenen (mit 2. Schwingungsfühler)
- Mit 1 oder 2-Kanal AE-Körperschall-Anschluss mit integrierten Verstärkern (optional)
- Profibus-Schnittstelle
- Kurze Lieferzeit
| AE-Filtertypen | Beschreibung |
|---|---|
| A | für Auswuchtapparat (GA) oder ASK-Sensor |
| E | für ASM-Sensor |
| Q | für Fluidsensensor |
| T | für Auswuchtapparat (G) oder ASK-Sensor |
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Beschreibung |
|---|---|---|
| 3.BMT340SM3.DPV1 | 1016307A | Ohne Körperschall |
| 3.BMT340SM3.KM.V1A.DPV1 | 1016308A | Mit 1-Körperschallanschluss Filtertyp A |
| 3.BMT340SM3.KM.V1E.DPV1 | 1038128A | Mit 1-Körperschallanschluss Filtertyp E |
| 3.BMT340SM3.KM.V1T.DPV1 | 1043111A | Mit 1-Körperschallanschluss Filtertyp T |
| 3.BMT340SM3.KM.V2AA.DPV1 | 1016309A | Mit 2-Körperschallanschlüssen Filtertyp A / A |
| 3.BMT340SM3.KM.V2EE.DPV1 | 1044945A | Mit 2-Körperschallanschlüssen Filtertyp E / E |
| 3.BMT340SM3.KM.V2TT.DPV1 | 1038132A | Mit 2-Körperschallanschlüssen Filtertyp T / T |
Technische Details
| Technische Daten | |
|---|---|
| Betriebsspannung | DC 24 V= |
| Leistungsaufnahme ca. | Pmax 125VA |
| Softwareupdate | Über RS232-Schnittstelle |
| Drehzahlsensor-Anschluss | 7-polig |
| Schwingungsfühler-Anschluss | 4-polig, 5Vpp, max. +/- 10V= |
| Körperschallsensor-Anschluss (optional) | 5-polig |
| Externer Ausgang | D-SUB Buchse 9-polig |
| Bedienung | 3.BM340 oder Maschinensteuerung |
| Drehzahlmessbereich | 60-120.000min-1 |
| Standardgehäuse | SM3, Aluminium |
| Maße B x H x T [mm] | 220x120x206 |
| Gewicht ca. | 3 kg |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +70 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

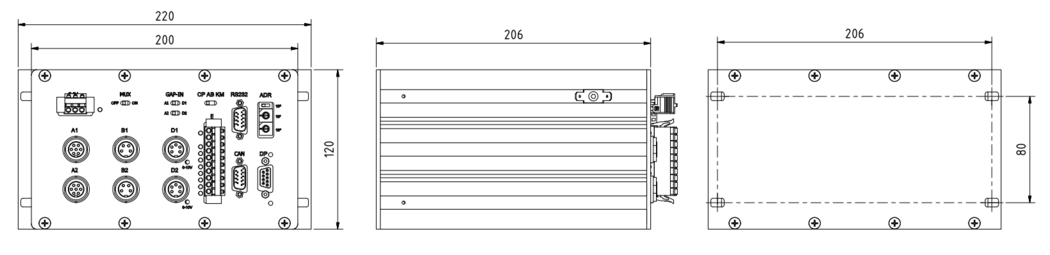

Maßzeichnungen
| Zubehör | Beschreibung | Artikel | |
|---|---|---|---|
 | Bedienmodule | 3.BM340 | zum Produkt |
 | CAN-USB-Adapter | 3.CAN.USB.350 | zum Produkt |
 | Datenkabel | 3.DKC.B09xx | zum Produkt |
 | Schwingungsfühler | 3.PU | zum Produkt |
 |
Kabel (Verlängerung), 4-polig für Schwingungsfühler Buchse / Stecker | 3.4xxBS | zum Produkt |
 | Drehzahlsensoren | 3.DS | zum Produkt |
 |
Kabel (Verlängerung), 7-polig für Drehzahlsensor Buchse / Stecker | 3.7xxBS | zum Produkt |
 |
Magneteinsätze zur Drehzahlerfassung. In Verbindung mit magnetischen Drehzahlsensor 3.DS.03.3 | 3.0.M.430602 | zum Produkt |
 | Auswuchtringe | 3.WR | zum Produkt |
 | Skalenringe | 3.S360 | zum Produkt |
 | AE-Körperschallsensoren | 3.ASK / 3.ASM | zum Produkt |
|
Kabel (Verlängerung), 7/5-polig für AE-Körperschallsensoren Buchse / Stecker | 3.7/5xxBS | zum Produkt |
 | Präzisions-Taschenwaagen | 3.CM | zum Produkt |
 | Gewindestiftsätze zum Auswuchten | 3.0.WGS | zum Produkt |
 | Testmassen zum Kalibrieren | 3.TG | zum Produkt |
