Artikel 3.S.44x.03

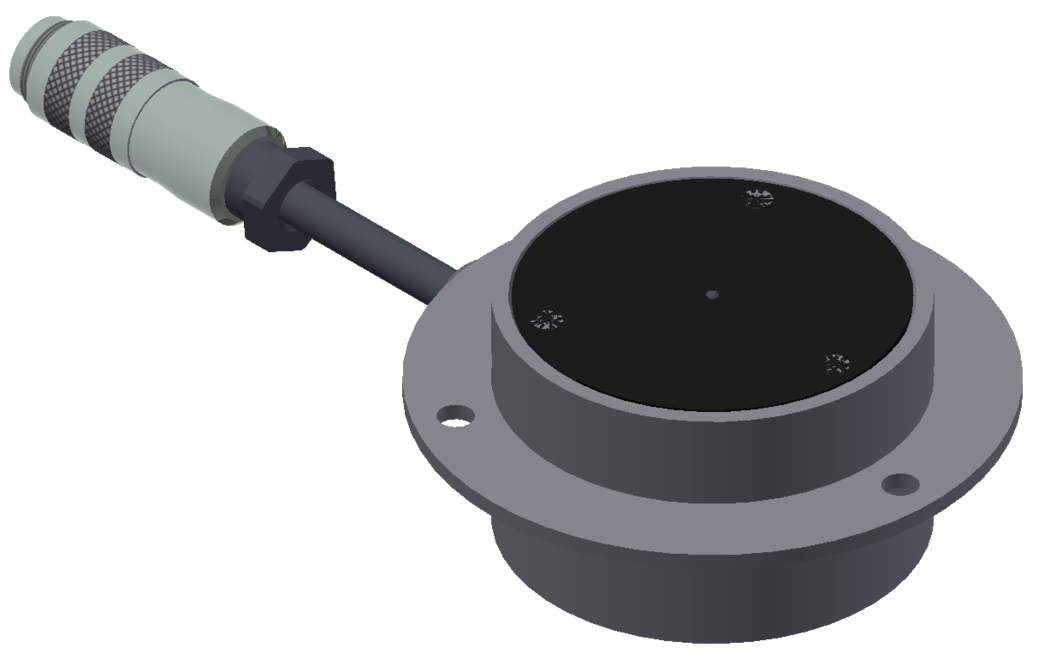

Sender für Auswuchtapparate
Ø42 und Ø50mm
Zur Ansteuerung von MPM-Auswuchtapparaten mit CONLESS-Empfängern
- Stecker 7-polig, für Auswuchtelektroniken der Baureihen 3.AB3xx
- Stecker 6-polig, für Auswuchtelektroniken der Baureihen 3.AB2xx
- Ausführung "C" ohne AE-Körperschall
- Ausführung "G" mit AE-Körperschall
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Beschreibung |
|---|---|---|
| 3.S.44.03 | 1017677A | 6-polig, 3m, Gehäuse aus POM, ohne AE-Körperschall |
| 3.S.44G.03 | 1017678A | 7-polig, 3m, Gehäuse aus POM, mit AE-Körperschall |
Technische Details
| Technische Daten | |
|---|---|
| Maße D x H | Ø105x46mm |
| Gehäuse | POM |
| Kabellänge | 3m |
| Stecker | 6-polig bei 3.S.44, für Auswuchtelektroniken der Baureihen 3.AB2xx |
| Stecker | 7-polig bei 3.S.44C und 3.S.44G, für Auswuchtelektroniken der Baureihen 3.AB3xx |
| Anwendungshinweis | Abstand 2,5-3mm zum Empfänger ist zwingend einzuhalten. Die aktive Seite des Senders muss zum Empfänger orientiert werden. |
Maßzeichnung
Weitere Kabellängen auf Anfrage.
